3D프린터 출력물에 생기는 문제 어떤게 있을카?

3D 프린터로 출력을 하다 보면

특히 초보 사용자의 경우 이런저런 문제들이 많이 발생할 것입니다.

저도 제가 그렇게 바라는 3D 프린터가 생기면 분명히 출력물에 문제가 생길 것 같다는 생각이 듭니다.

또한 굉장히 가슴 아픈 일이죠..
열심히 모델링을 하고 드디어 슬라이싱까지 하여 출력품에 따라 틀리지만 꽤 많은 시간을 들여 출력을 할 것인데 말이죠..ㅠ

그리하여 이 같은 상황이 발생하지 않게 하기 위해서
출력품에 생기는 문제점, 오류를 알아보고 어떻게 하면 문제가 안 생길지 공부해 보겠습니다.



1. 안착 불량

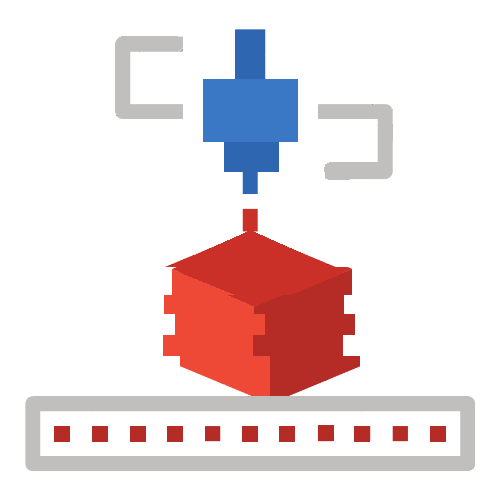

안착이 되어가는 느낌의 그림??

출력이 되기 위해서는 베드에 필라멘트가 잘 안착해야 합니다.



그.러.나

베드 레벨링이 적정 수준이 아니고, 베드와 노즐 간격이 크게 되면 제대로 안착되지 않습니다!

또한

노즐에서 나오는 필라멘트의 양이 적으면 제대로 안착되지 않고 불량으로 출력이 됩니다.

그리고 필라멘트가 상태가 안 좋은 경우(먼지가 많이 묻어있거나, 습기로 인해 변형된 경우 등), 베드에 이물질이 있는 경우, 적정치 못한 익스트루더의 온도, 조립형 프린터의 경우 혹시 모를 구조물의 틀어짐 등의 사안도 잘 체크를 해보셔야 될 것 같습니다!

해결!

우선 베드 레베링을 적정 수준으로 조정합니다!
오토 레베링이 가능한 3D프린터면 좋지만 안 그런 프린터의 경우 레베링을 잘 잡아주시고 이상이 있다면 다시금 확인해주셔야지 됩니다.

※레벨링은 세팅 시 A4용지를 이용해 베드와 노즐 사이에 끼웠을 때, 용지가 살짝 걸리는? 살짝 빡빡한? 느낌 정도로 잡아주시면 된다고 합니다!

그리고 필라멘트를 잘 보관하여 주시고, 베드 또한 사용 전, 후로 하여금 이물질 등이 없는지 청소도 해주시면 안착 시 이상이 없겠습니다!

2. 탈조 현상!

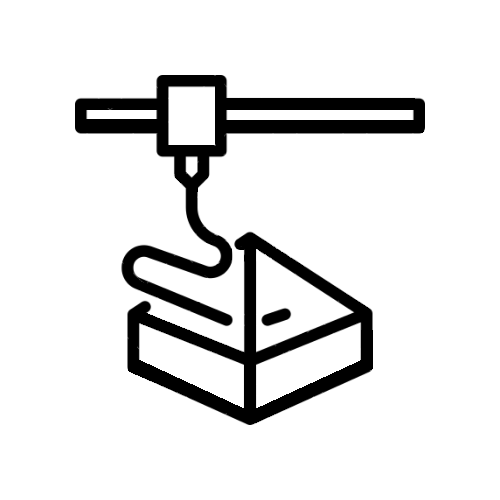

이런식의 계단 형태!를 탈조현상 이라고 합니다.

전에도 한번 이야기 나왔던 문제입니다!
무언가 모양이 어긋나는 것을 말합니다.

출력 설정에 따라 출력물의 모양이 계단식으로 하여금 원래의 모형에서 벗어나는 현상입니다.

이는 멘델 방식 중 오픈형 3D프린터의 경우에서 조금 더 찾아볼 수 있는데요.

베드가 Y축을 기준으로 움직이면서 레이어를 쌓아가다 보니 출력물을 빨리 얻고 싶은 마음에 출력 속도를 높이게 되면 모양이 계단 모양으로 어긋나게 됩니다.

물론 설정 상 이상일 수도 있으나 설정을 바르게 했음에도 이상이 지속된다면
프린터에 장착된 벨트의 장력 불량, 벨트를 통해 동력을 전달해주는 풀리의 이상, 축에 장착된 모터 자체의 이상, 베드의 고정상태 이상, 나도 모르는 외부의 충격으로 어긋남, 메인보드의 과열 등의 원인으로 문제가 될 수도 있습니다.

※조립형 프린터에서 더 발생할 수 있는 원인들이고, 물론 완제품이라도 문제가 지속된다면 확인을 해보거나 A/S를 받는 게 좋을지 싶네요!

해결!

제일 먼저 출력 속도를 너무 빠르지 않게 조정해주는 것입니다!! 빨리 출력물을 가지고 싶어도 더 좋은 퀄리티의 출력물을 얻어야 하니 조금 기다려줘야지 될 것 같네요.

그리고 위의 원인들로 하여금 탈조가 일어날 경우가 있을 수 있기에 수시로 이상이 있는지 보시고, 못해도 한 달에 한 번은 점검해주시고 소모품들은 교체를 해주시면 이러한 탈조 현상을 예방이 될 것 같습니다!

3. 고스팅(=Ringing , Waving)

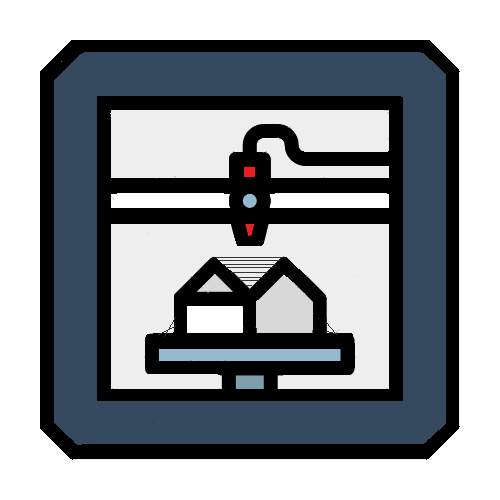

나름 이런 느낌? 입니다!

제목처럼 출력물에 수평으로 물결이 생겨서 뭔가 유령이 따라오는 듯한 현상처럼 보이는 출력물 오류입니다!

사실 물결의 정도가 작으면 잘 안보일 수도 있고, 크게 문제가 되어 보이지 않는다면 상관은 없지만
혹여 더 이러한 고스팅이 커지면 출력 후 보기 좋지 않을 것 같습니다.

크게 보이는 경우는 내부가 비춰보이거나 진동하듯이 물결이 생기는 경우입니다.

내부가 비치기에 내부 채움 정도에 따라서 출력물 겉면으로 진동하듯 물결이 보이게 됩니다.

특히 진동 물결의 경우, 전형적으로 보이는 대표적 현상이고, 이는 수평으로 물결이 치면서 보이게 되죠.

더 고퀄리티의 출력물을 얻으려면 역시 이와 같은 현상도 최대한 잡아주시는 것이 후가 공시에도 좀 더 편할 것 같습니다.

해결!

내부가 비춰서 물결이 보이게 된다면 슬라이싱을 통해 벽두께를 조금 더(3겹 이상)으로 조정을 해주시고

슬라이싱 프로그램마다 차이는 있겠지만 대표적인 Cura에서 <벽 앞 내부 채움>의 체크를 해제해주시면 이 같은 현상을 예방할 수 있습니다.

또한 전체적으로 방지하기 위해서는
프린터의 벨트의 장력이 느슨하지 않고 팽팽하게 하여 잘 동력을 전달하게끔 해주심이 좋고, 출력 속도와 노즐 온도를 너무 높게 하지 말고 조금씩 낮춰서 출력해주신다면 더 좋은 퀄리티의 출력물을 얻으실 수 있다고 합니다!

4. 와블

대략 이런 느낌 이라고 말씀드리고 싶습니다! ⸜(*'꒳'* )⸝

이름은 좀 생소한데 그러한 현상은 종종 보셨으리라 생각되는 현상입니다.

Z 축 레이어별에 따른 X, Y축의 위치 변화가 생기는 현상입니다.

쉽게 생각하면 좀 지그재그 모양으로 출력물에 현상이 발생 되게 됩니다.

해결!



이러한 문제는 역시 또 마찬가지로 노즐이나 베드에 흔들림이나 움직임의 이상으로 발생할 수 있습니다.

그렇기에 노즐과 베드의 흔들림을 방지해주고, 리드 스크루 축이 휘어진 경우 이와 같은 문제가 발생하기에 휘었는지 확인 후 교체해주셔도 문제를 예방하고 좋은 품질의 출력물을 얻을 수 있습니다!

※혹시 필라멘트를 거치하는 부분이 출력부에서 멀찍이기 두고 사용하면 출력부가 좀 원래의 위치보다 당겨져서 마 친가지로 문제가 발생할 수 있습니다.



이 또한 너무 멀리 두고 사용하시는 건 출력부에 무리가 가지 않는 범위로 두고 사용하셔야지겠습니다!

5. 거미줄 현상(=리트렉션)

거미줄 처럼 출력물에 매달려서 지저분한 모습 입니다..ㅠ

3D 프린터에서 제일 흔히 보고 나름 대중적인..? 현상입니다.

이름처럼 거미줄이 쳐지듯 얇은 필라멘트 실이 출력물에 생기는 현상이죠.
사전적 의미는 ‘오므라들다’, ‘움츠러들다’ 이런 뜻이 있습니다.

이 현상도 출력 후 보기는 좋지 않지만 사포나 줄을 이용한 후가공을 통해서 정리를 할 수 있고 개인별로 크게 개의치 않는다면 상관은 없습니다.

하. 지. 만

이왕 뽑는 거 더 손이 덜 가는 고품질의 출력물이 좋지 않습니까?

해결!

바로 공통되는 문제인 출력 속도와 노즐의 온도입니다!
노즐의 온도가 높으면 끝부분에서 지속적으로 필라멘트가 녹아서 살살 흘러나올 것입니다.
그런데 출력 속도마저 빨라서 노즐이 움직이게 되면 그 살살 흘러나온 필라멘트가 거미줄처럼 얇은 상태로 펼쳐질 것입니다.

그.러.니

출력 온도는 재료에 따른 적정 온도(재료 편을 참고 부탁드립니다!)를 준수하고, 속도 또한 너무 빠른 속도를 설정하기보단 40mm/s~60mm/s 정도가 시간은 걸리지만 조금 더 고품질의 출력 물응 얻을 수 있으실 겁니다!

(※이 부분은 출력물의 크기, 모양 등에 의해서 차이가 발생할 수 있습니다. 프린터에 따라도 상이한 부분이 있기에 참고 부탁드립니다!)



처음 사용하다 보면 제일 많이 겪는 오류들을 나름 쭉 정리하고, 그에 따른 해결 방안도 써봤습니다.

정말 고품질의 출력물을 얻기 위해서는 참 고려해야 되고 신경 써야 할 사항들이 꽤 많다고 생각이 들었습니다.

이 또한 처음에 신경 써주시고 경험을 통해 학습한다면 크게 문제가 되지 않을 것 같습니다!

시대가 발전 함에 따라 3D 프린터도 발전하면서 이런 문제점을 보완하면서 더 빠르고, 고품질의 출력물이 인쇄는 프린터들이 개발 중이라고 합니다.

곧 있음 번거로움 없이 더 고품질도 얻을 수 있고, 이러한 부분부터 공부하며 나아가면 3D 프린터의 고수가 되리라 생각합니다!!



차라리 3D 프린터로 출력해보며 이러한 오류를 겪어도, 왠지 실패의 비명이 나와도 행복할 것 같네요..ㅎㅎ

오늘도 더 공부하는 알파카가 되야겠습니다!


글쓰기 종료!
